產品概述

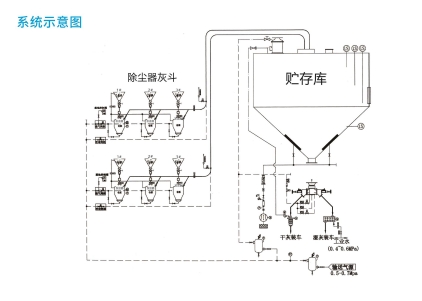

物料輸送系統根據國內外先進技術及經驗，結合科學實驗，經過數年實踐，被確認為一種經濟可靠的輸送系統。該系統輸送料氣比高，耗氣量少，輸送速度低，能有效降低管道磨損。該系統主要由壓縮空氣氣源、發送器、控制系統、輸送管道和貯存庫系統五大部分組成

(1) 發送器

接受除塵器集灰斗的飛灰，經流化后通過輸灰管送至貯存庫。

(2) 壓縮空氣氣源

由空氣壓縮機、除油器、干燥機，儲氣罐及管道組成，主要為發送器及氣動元件提供高質量的壓縮空氣.

(3)控制系統

以電腦集中控制各種機械元件動作，并附有手動操作機構(4)輸送管道

經試驗，輸送距離可達1500米以上，管路壽命可達20000小時。

(5) 貯存庫

由貯存庫本體、布袋除塵器、真空釋放閥、料位計和卸料設備等組成。

工作原理

YH-FSQ系列 物料輸送系統工作過程分四個階段:

(1)料階段

進料閥打開，物料自由落入發送器本體內。當本體內上升物料觸及料位計后，料位計發出料滿信號，進料閥自動關閉，完成進料過程。

(2) 流化加壓階段

進氣閥自動開啟，壓縮空氣進入發送器底部，擴散后穿過流化床，在物料充分流化的同時發送器內部氣壓上升。

(3)輸送階段

當發送器內部壓力達到一定值時，壓力傳感器發出信號，出料閥自動開啟，流化床上的物料流化加強，輸送開始，發送器內部物料逐漸減少，此過程中流化床上的物料始終處于邊流化邊輸送的狀態。

(4)吹掃階段

當發送器內部物料輸送完畢，壓力下降到管道阻力時，指示燈發出信號，通氣延續一段時間壓縮空氣清掃管路，然后進氣閥關閉，間隔一定時間，關閉出料閥，打開進料閥，完成一次輸送循環。
